Unsere Lösungen im Thermomanagement
THERMAGENIX entwickelt und produziert innovative, leistungsstarke und hochentwickelte Lösungen im Thermomanagement. Unser Produktportfolio umfasst Wärmeübertrager jeglichen Werkstoffs, je nach Kundenanforderung, die individuell ausgelegt und für anspruchsvolle Anwendungen sowie serientaugliche Prozesse entwickelt werden.
PRODUKTE
WÄRMEÜBERTRÄGER
Unsere hochleistungsfähigen Wärmeübertrager werden präzise nach Kundenwunsch gefertigt – von der Kleinserie bis zum Großprojekt. Sie zeichnen sich durch hervorragende Wärmeleitfähigkeit, maximale Effizienz und geringes Gewicht bei gleichzeitig hoher Korrosionsbeständigkeit aus.
Dank modernster Fertigungstechnologien wie automatisierter Robotik, hochpräziser Lötprozesse im Hochvakuum sowie moderner Schweißverfahren entstehen Bauteile mit optimaler Geometrie, höchster Dichtheit und extrem hohem Widerstand gegen Druck- sowie Temperaturwechsel.
Flexible Schnittstellen garantieren eine nahtlose Systemintegration. Damit bieten unsere Wärmeübertrager die ideale Lösung für anspruchsvolle Anwendungen, die höchste Anforderungen an Lebensdauer, Belastbarkeit und Wirtschaftlichkeit stellen.

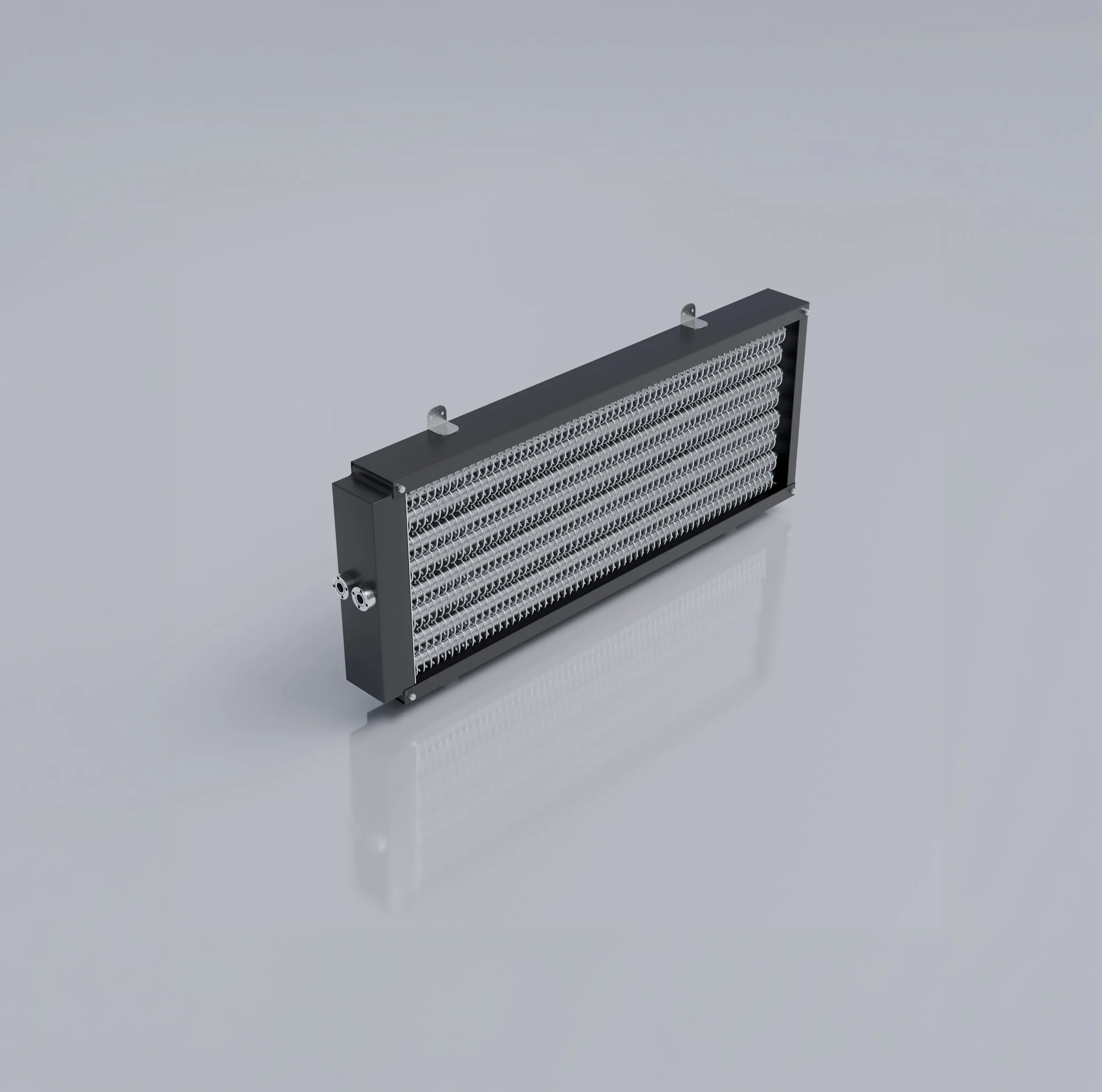

Edelstahl-Rippenrohrkühler
Robuster Wärmeübertrager mit Edelstahl-Rohrbündel und hocheffizienter Draht-/Schlaufenrippengeometrie. Entwickelt zur effizienten Luftkühlung gasförmiger oder flüssiger Medien, auch bei aggressiven Umgebungsbedingungen und hohen Temperaturgradienten.
Technische Produktmerkmale:
Hohe Korrosions- und Säurebeständigkeit: Edelstahl bei Rohrführung und medienberührenden Teilen schützt vor aggressiven Kondensaten, Salznebel und chemischen Atmosphären.
Effiziente Wärmeübertragung: Dichte Rippenstruktur für hohe Kühlleistung bei kompakter Bauweise und geringem Luftwiderstand.
Robustes Rahmendesign: Verwindungssteifes Chassis mit Montagepunkten für hohe Schwingungs- und Schockbelastungen.
Einfache Integration: Seitliche Flanschanschlüsse ermöglichen eine leckagefreie Einbindung in Kühl- und Medienkreisläufe.
| Heavy Duty & Nutzfahrzeuge | Zusatz-, Retarder- oder Ladeluftkühlung unter extremen mechanischen Belastungen |
|---|---|
| Bahntechnik & Schienenfahrzeuge | Kühlanlagen für Traktionsstromrichter, Transformatoren und dieselhydraulische Antriebe |
| Off-Highway, Mining & Baumaschinen | Staub- und vibrationsfester Einsatz in Steinbrüchen, Tagebau und schwerem Erdbau |
| Stationäre Industrie & Energieanlagen | Prozessluftkühlung, BHKW-Notkühler und Rückkühlung in korrosiven Industrieumgebungen |

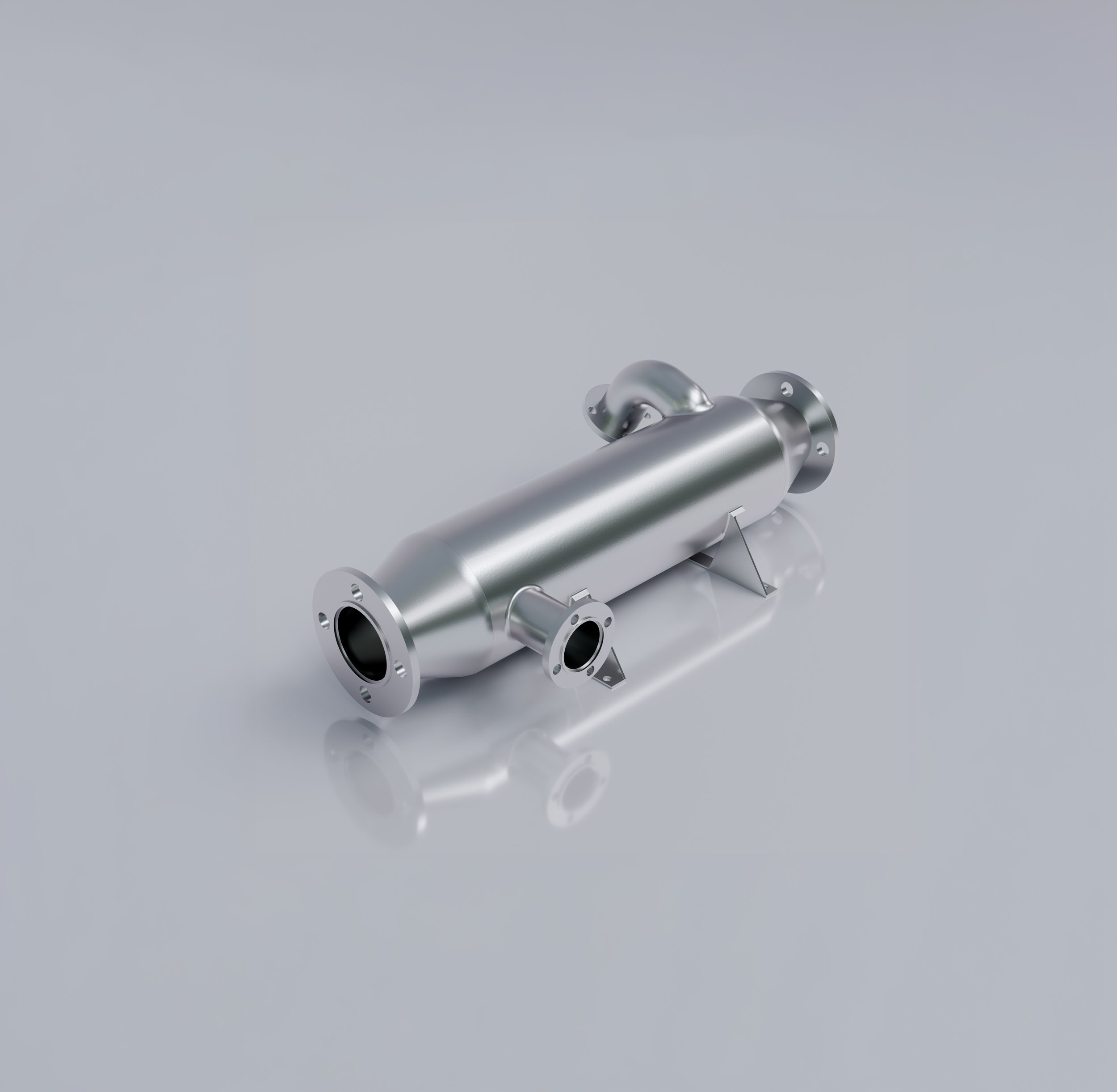

Rohrbündelkühler
Industrielle Rohrbündelkühler (Shell & Tube Heat Exchanger) für hohe thermische und mechanische Belastungen. Das Druckkörperdesign mit integriertem Rohrbündel ermöglicht effizienten Wärmeaustausch zwischen gasförmigen oder flüssigen Medien, auch bei hohen Drücken und Temperaturen.
Technische Produktmerkmale:
Robuste Vollmetall-Konstruktion: Geschweißtes Edelstahlgehäuse mit stabilen Montagekonsolen und Flanschverbindungen für dauerhafte Dichtigkeit bei Schwingungen und Pulsationen.
Hohe Druck- und Temperaturbeständigkeit: Für Heißgas, Abgas, Dampf sowie Hochdruck-Hydraulik und Öl, mit hoher Thermoschock-Resistenz.
Optimierter Wärmeübergang: Angepasste Rohrgeometrien und Mantelraum-Umlenkungen reduzieren Fouling und Druckverlust bei hoher Wärmeleistung.
Flexible Integration: Standardisierte oder kundenspezifische Flanschbilder nach DIN/EN/ASME für bestehende Rohrleitungs- und Kühlkreisläufe.
| Heavy Duty & Nutzfahrzeuge | Abgaskühlung, Ladeluftkühlung und Hochleistungs-Retarder-/Getriebeölkühlung unter Dauerlast |
|---|---|
| Off-Highway, Bau- & Landmaschinen | Unempfindliche Bauform gegen starke Vibrationen, Verwindungen und aggressive Umgebungsbedingungen |
| Schiffbau & Marine-Aggregate | Seewasserbeständige Werkstoffkonzepte zur Schmieröl- und Prozesskühlung auf hoher See |
| Stationäre Energie & Industrie (BHKW) | Abgaswärmenutzung (BHKW/Turbinen), Prozessgaskühlung und industrielle Wärmerückgewinnung |

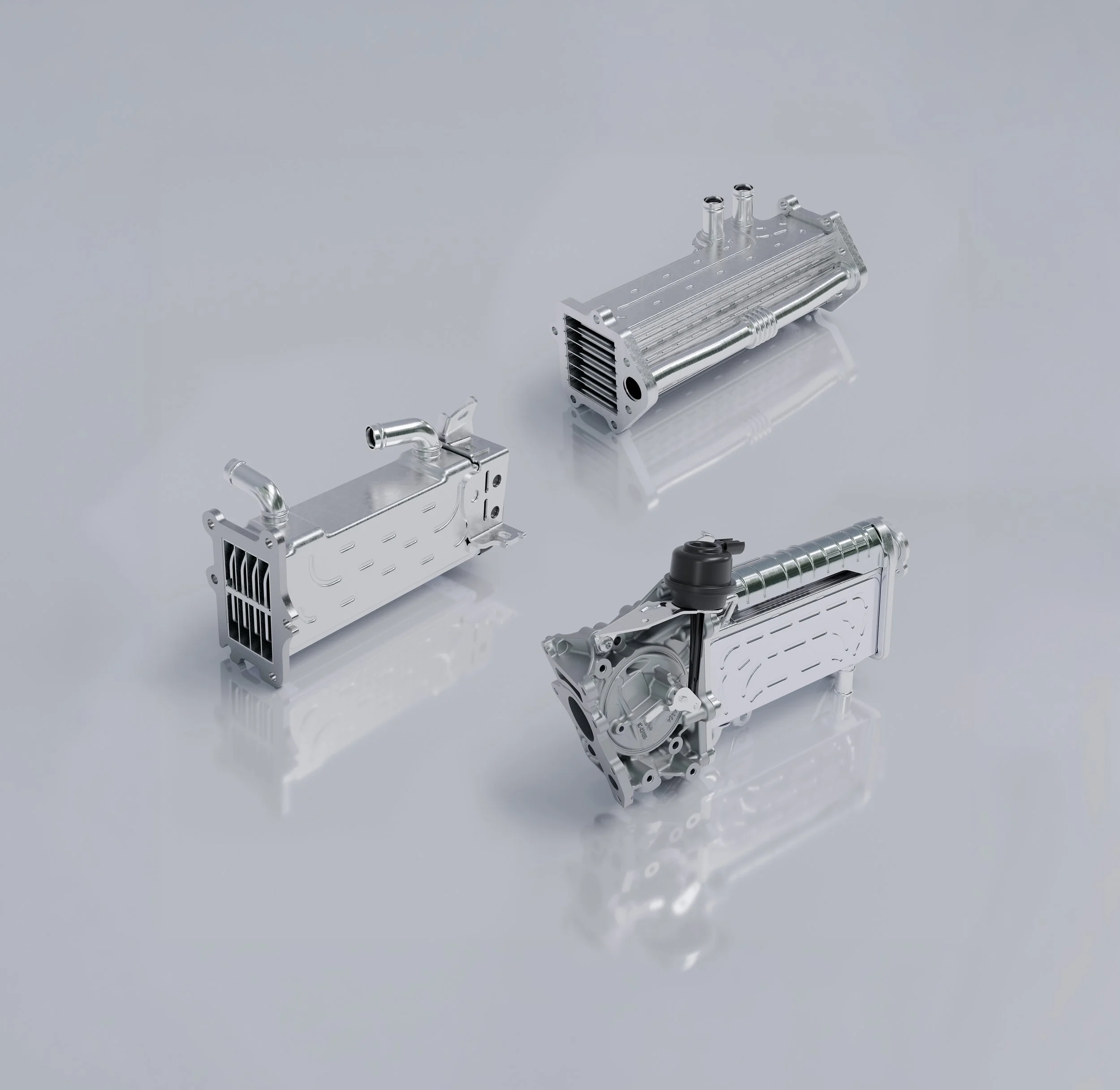

AGR-Kühler
Hochleistungs-AGR-Kühler (EGR-Cooler) zur präzisen Kühlung rückgeführter Abgase. Sie reduzieren NOx-Emissionen, stabilisieren die Verbrennung und bieten hohe Kühleffizienz bei geringem Gegendruck, auch bei engen Bauräumen und hohen Lastzyklen.
Technische Produktmerkmale:
Hohe Thermoschock- und Druckbeständigkeit: Korrosionsfeste Werkstoffe widerstehen dauerhaft thermomechanischer Ermüdung.
Optimierte Strömungsgeometrie: Hohe Wärmeübertragung bei minimalem Druckverlust.
Hohe Verschmutzungsresistenz: Beständig gegen Versottung, Fouling und Säurekondensate in Nieder- und Hochdruck-AGR-Systemen.
Flexible Integration: Als kompakter Wärmeübertrager oder Modul mit Bypass- und Klappenanbindung realisierbar.
| Pkw & Hybride (HEV/PHEV) | Bauraumoptimierte Kompaktbauweisen für Downsizing- und Niederdruck-Konzepte |
|---|---|
| Nutzfahrzeuge & Lkw | Ausgelegt auf maximale Standzeiten und Dauerlastprofile im Fernverkehr |
| Heavy Duty & Off-Highway | Extrem vibrationsfeste Konstruktionen für Bau- und Landmaschinen sowie raue Einsatzbedingungen |
| Stationäre Industrieantriebe | Großvolumige Wärmeübertrager für Blockheizkraftwerke und Industrieaggregate |

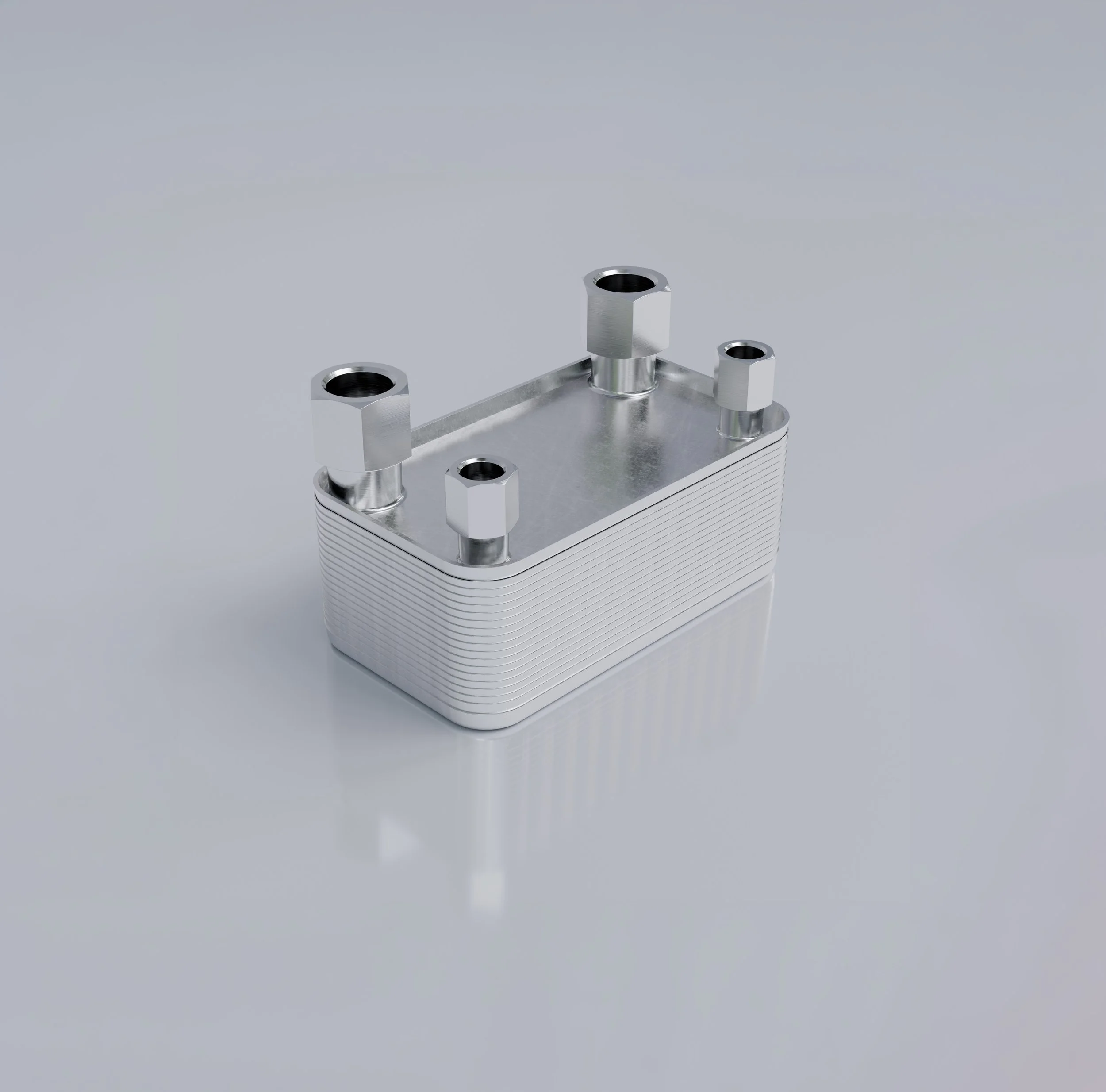

Indirekter Gaskühler (R744 / CO2)
Ultrakompakter Edelstahl-Plattenwärmeübertrager für transkritische R744-Kältekreisläufe. Ermöglicht hocheffizienten Wärmeaustausch zwischen hochkomprimiertem CO2 und Kühlmittel, bei extremen Betriebsdrücken und minimalem Bauraum.
Technische Produktmerkmale:
Extreme Druckfestigkeit: Vakuumgelötete Edelstahlkonstruktion für Berstdrücke über 300 bar sowie hohe Pulsationsbeständigkeit.
Hohe Korrosionsbeständigkeit: Voll-Edelstahl-Ausführung sichert Prozess- und Medienreinheit über die Lebensdauer.
Kompakte Leistungsdichte: Effiziente Plattengeometrie für hohen Wärmeübergang bei geringem Füllvolumen und Gewicht.
Flexible Integration: Robuste Gewindeanschlüsse ermöglichen eine leckagefreie Einbindung in Kältemittel- und Kühlmittelkreisläufe.
| E-Mobilität & Hybride (BEV/PHEV) | Thermomanagement mit natürlichem Kältemittel R744 zur hocheffizienten Batterie- und Kabinenklimatisierung |
|---|---|
| Nutzfahrzeuge & Busse (E-Mobility) | Zuverlässige R744-Wärmepumpensysteme für elektrifizierte Stadtbusse, Fernverkehrs- und Kommunalfahrzeuge |
| Stationäre Gewerbekälte & Wärmepumpen | Hocheffiziente Wärmeübertragung in gewerblichen transkritischen CO2-Kälte- und Wärmepumpensystemen |
| Bahntechnik & Spezialfahrzeuge | Wartungsfreie, umweltfreundliche Klimatisierungssysteme unter strengen F-Gase-Vorgaben |
KEIN KATALOG. SONDERN DIE PASSENDE LÖSUNG.
Die hier gezeigten Produkte bilden nur einen Ausschnitt unseres gesamten Portfolios ab. Wir verkaufen keine Katalogartikel, sondern entwickeln Wärmetauscher und Kühlsysteme exakt für die Anforderungen unserer Kunden. Individuell ausgelegt, technisch optimiert und konsequent auf die jeweilige Anwendung zugeschnitten.
Service
Lohnlöten im Hochvakuum
Für anspruchsvolle Bauteile und Baugruppen bieten wir Lohnlöten im Hochvakuum an, mit vier modernen Hochvakuum-Lötöfen bei bis zu 10⁻⁵ mbar und einer Prozesstemperatur von 1.180 °C. Das kontrollierte Hochvakuum sorgt für hohe Prozesssicherheit sowie oxidations- und flussmittelfreie Lötverbindungen mit geringem Verzug und hoher Reproduzierbarkeit, geeignet für Einzelteile, Prototypen sowie Klein- und Mittelserien.
Im Fokus steht das Löten von Edelstahl und Edelstahlbaugruppen, in Kombination mit geeigneten Lötwerkstoffen, ergänzt um Kupferbauteile nach Abstimmung. Zum Einsatz kommt das Verfahren unter anderem bei Wärmetauschern, Vakuumkomponenten, Sensorgehäusen und Präzisionsbaugruppen, ebenso in Medizintechnik, Forschung und Sondermaschinenbau. Bei der Auslegung des passenden Lötprozesses unterstützen wir mit persönlicher technischer Beratung.
Entwicklung & Testing
Von der ersten Idee bis zum validierten Produkt. Entwicklungskompetenz aus einer Hand.
Wir verbinden langjährige Erfahrung, modernes Engineering und umfangreiche Prüfmöglichkeiten, um technische Lösungen effizient und praxisnah zu entwickeln.
Unser Leistungsspektrum reicht von Konstruktion und FEM über CFD-Simulationen bis hin zur technischen Auslegung, Optimierung und Validierung. Dabei betrachten wir Produkte nicht isoliert, sondern ganzheitlich – von der ersten Idee über die virtuelle Entwicklung bis zur praktischen Erprobung.

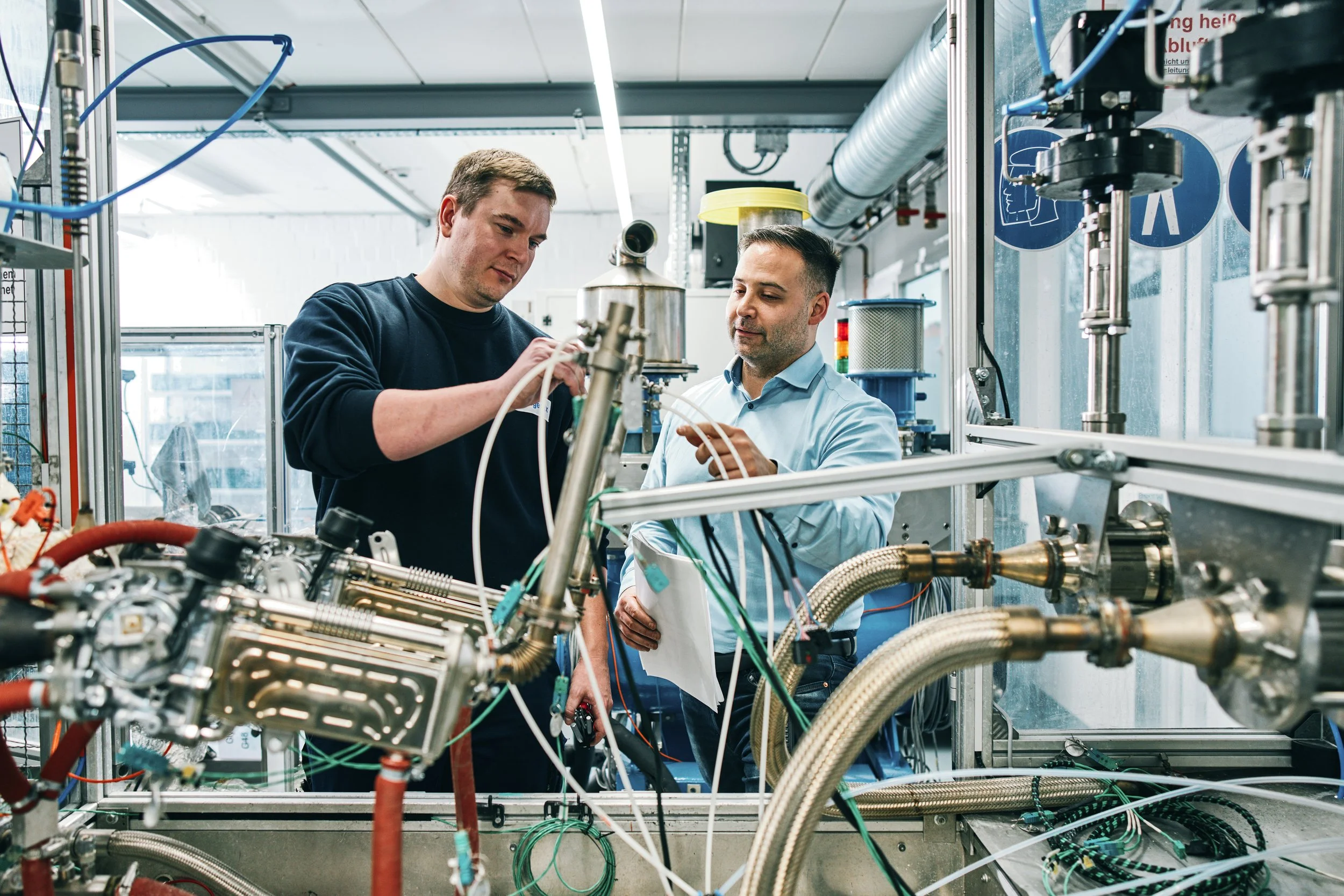

Ein entscheidender Vorteil ist unser eigenes Test- und Prüffeld. Hier können wir Entwicklungen unter realen und definierten Bedingungen testen, Kundenanforderungen überprüfen und Simulationsergebnisse praxisnah validieren.
Dafür stehen uns unter anderem Druckschwellanlagen, Berstdruckprüfanlagen, Temperaturwechselanlagen sowie ein Leistungsprüfstand zur Verfügung. So lassen sich Produkte gezielt auf Belastbarkeit, Lebensdauer, Temperaturverhalten und Leistungsfähigkeit untersuchen.
Engineering aus einer Hand
Konstruktion & Produktentwicklung, FEM-Berechnungen und Simulation, CFD-Berechnungen und Strömungsoptimierung, Technische Auslegung und Optimierung, Druckschwell- und Berstprüfungen, Temperaturwechselprüfungen, Leistungsprüfungen auf dem eigenen Prüfstand, Praxisnahe Erprobung und Validierung, Individuelle Prüfung von Kundenanforderungen.
Unser Anspruch: Nicht nur berechnen, konstruieren und simulieren – sondern Lösungen entwickeln, testen und bis zur technischen Reife bringen. Von der Idee bis zum belastbaren Nachweis, sind wir ein zuverlässiger Partner.
Lösungen für Ihre Anforderungen
Unsere Wärmeübertrager werden anwendungsbezogen entwickelt und serientauglich umgesetzt. Sprechen Sie mit uns über Ihre Anforderungen.
